Особенности

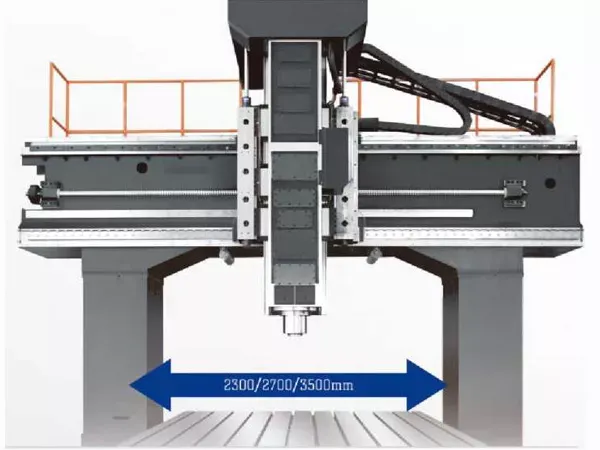

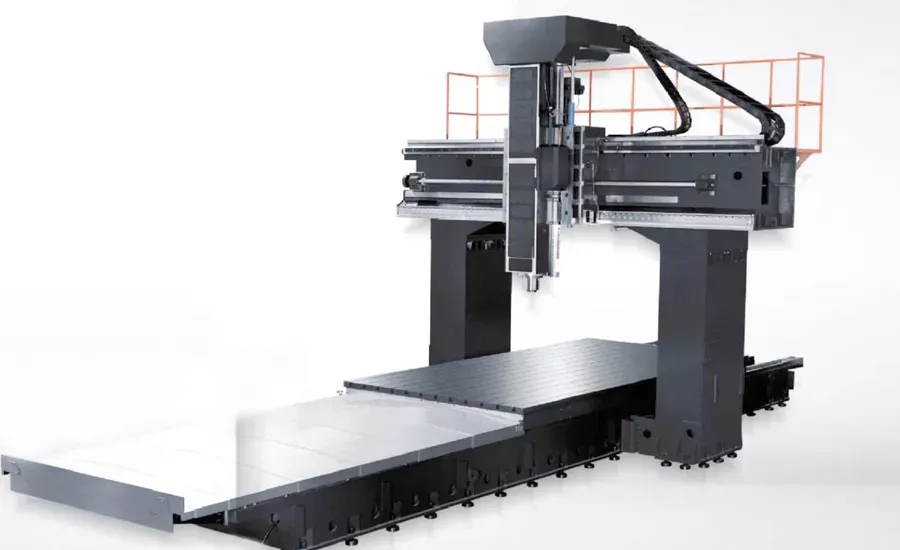

- Траверса и колонны, образующие портал имеют увеличенную площадь поперечного сечения.
- Крупные литые детали (рабочий стол, станина, колонна, балки) изготовлены из высокопрочного чугуна методом литья в землю.
- Увеличенный ход по оси Z позволяет увеличить жёсткость обработки и повысить точность.
- Ось Z оснащена гидроцилиндром противовеса для уравновешивания массы шпиндельной бабки.
- Коробка передач с трансмиссионным валом оснащена системой циркуляционного охлаждения душевого типа для рассеивания тепла в процессе обработки.
- Высокоскоростные роликовые направляющие линейного типа обладают высокой несущей способностью и точностью передачи как для черновой, так и чистовой обработки.
- Предварительный натяг ШВП позволяет решить проблему тепловой деформации узлов станка, устранить люфт трансмиссии и компенсировать ошибки в процессе обработки.
- Серводвигатель напрямую приводит в движение ходовой винт через муфту.
- Точная система обратной связи станка с ЧПУ: конец ходового винта напрямую подключен к энкодеру, который точно отражает положение вращения винта.
- Для создания системы с замкнутым контуром и повышения точности позиционирования станок может быть оснащен специальной линейкой на дифракционной решетке.
