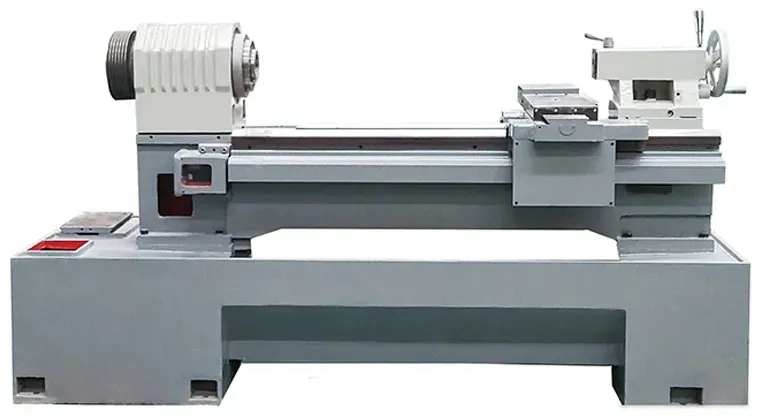

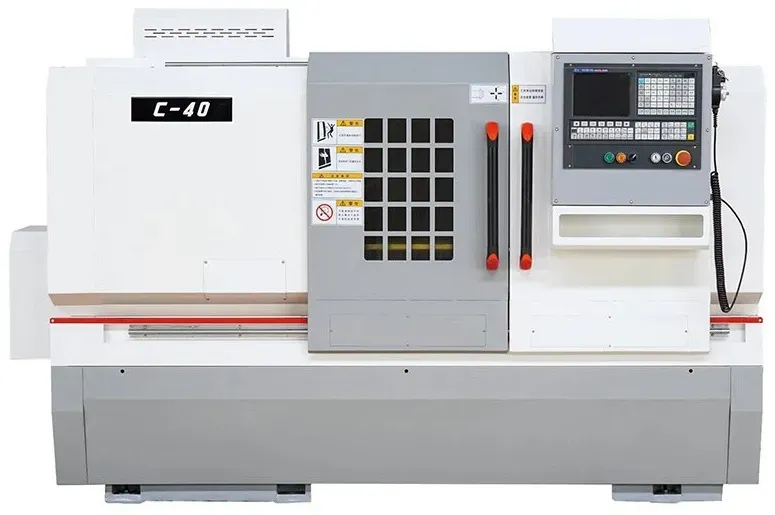

У токарного станка с горизонтальной станиной и ЧПУ Smartech С-40 бесступенчатая регулировка оборотов, более высокая скорость вращения и низкий уровень шума и вибрации. Перемещение по осям X/Z осуществляется с помощью серводвигателя, привода, ШВП и высокожестких подшипников. Сам же станок оснащён централизованной системой смазки для её автоматической подачи на сопряженные поверхности ШВП и направляющие. Устройство подходит для обработки дисковых и вальных деталей среднего и малого размера, а также обладает высокой стабильностью и виброустойчивостью за счёт своей высокопрочной литой станины и ременного привода шпинделя.
| Обрабатываемое изделие | |
|---|---|
| Диаметр обработки над станиной | 420 мм |
| Диаметр обработки над поперечным суппортом | 230 мм |
| Длина обработки | 650 мм |
| Расстояние между центрами (РМЦ) | 750 мм |
| Станина | |
| Ширина станины | 350 мм |
| Тип станины | горизонтальная |
| Шпиндель | |
| Конус шпинделя | № 70 (1:20), метрический |
| Носок шпинделя | A2-6 |
| Частота вращения | 100-2500 об/мин |
| Регулировка оборотов | бесступенчатая |
| Диаметр отверстия | 66 мм |
| Диаметр прутка | 64 мм |
| Мощность двигателя | 5,5 кВт |
| Подача | |
| ШВП осей X/Z (диаметр — шаг) | 25-05 / 32-06 |
| Крутящий момент по оси X/Z | 6~9 / 8~11 Нм |
| Перемещение по оси X/Z | 220 мм / 750 мм |
| Резцедержатель | |
| Сечение резцов | 20×20 |
| Кол-во инструментов | 4 |
| Тип резцедержателя | вертикальный четырехпозиционный |
| Диаметр расточного инструмента | 20/25 мм |
| Задняя бабка | |
| Диаметр пиноли | 65 мм |
| Конус пиноли | КМ4 |
| Ход пиноли | 120 мм |
| Дополнительно | |
| Система управления оборудованием | ЧПУ (Syntec) |
| Габариты и масса | |
| Габариты | 2372×1600×1500 мм |
| Масса | 1800 кг |
